Moteurs essence
Il est conseillé de contrôler le débit de pompe à carburant par le tuyau de retour de carburant branché sur l’ensemble pompe-jauge.
IMPORTANT
Lors de cette opération, il est impératif :
CONTROLE DU DEBIT DE POMPE

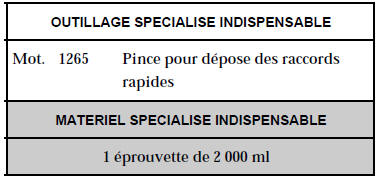

Débrancher la canalisation de retour à carburant (1) (Mot. 1265).
Brancher sur la Durit un bout de canalisation et le plonger dans une éprouvette graduée de 0-2 000 ml.

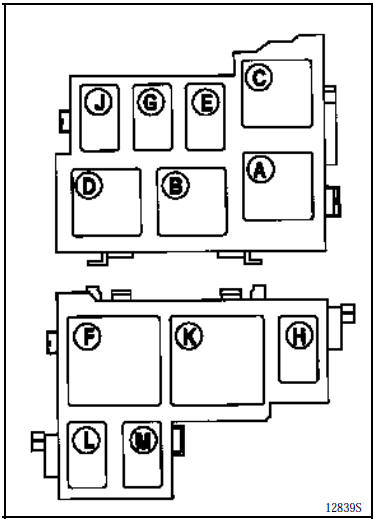

Schunter les bornes (3) et (5) du relais (K) moteur DF7, (L) moteur E7J de pompe à carburant (il est situé dans la boîte fusibles moteur). En une minute, le débit de pompe doit être au minimum sous une tension de 12 volts de 1,3 l.
Si le débit est faible, vérifier la tension d’alimentation de la pompe (perte de débit d’environ 10 % pour une chute de tension de 1 volt).
Attelage
A = 776,5 mm.
Charge admise sur le point d’attelage, masse maxi. remorque freinée
et non freinée : reportezvous au chapitre 6, paragraphe « Masses ».
Pour le montage et les conditions d’utilisation, consultez la notice de
montage de l’équipement.
Il est conseill ...
Interprétation des états et paramètres
DIAG 1
Fiche n° 27
TENSION DE BATTERIE
Aide XR25 : Tension de batterie sous contact, Mini < # 04 < Maxi
Tension de batterie au ralenti, Mini < # 04 < Maxi
CONSIGNES Aucun barregraphe de défaut ne doit être allumé.
Sans consommateur
Sous contact
Si # 04 ...
Calculateur
BRANCHEMENT
-<- Alimentation calculateur
----- Masse calculateur
----- Masse capteurs
-->- Alimentation potentiomètre levier
-->- Commande électrovanne EGR
-->- Commande correcteur d’avance
-<-- Signal ...
