Moteur D7F
CONTROLE DE LA PRESSION D’ALIMENTATION

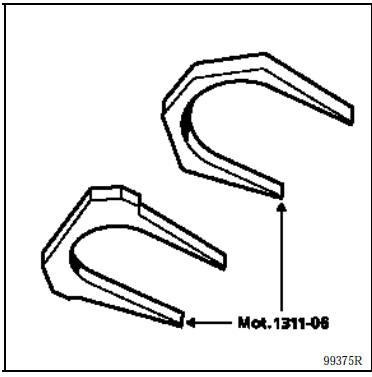

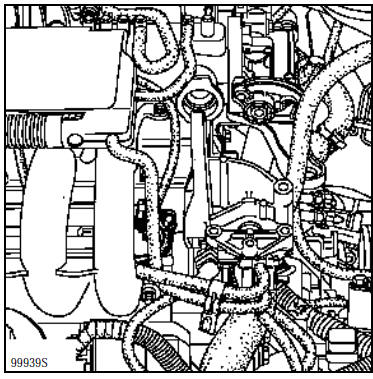

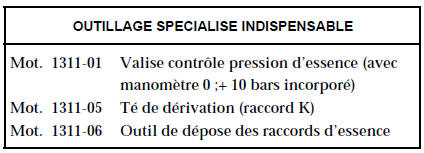

ATTENTION : lors de l’ouverture du circuit de carburant, se protéger avec un chiffon des projections d’essence dues à la pression résiduelle. Débrancher le conduit d’arrivée en carburant en utilisant l’outil Mot. 1311-06 de grande section (méthode décrite dans le chapitre 13 "Rampe d’injection").

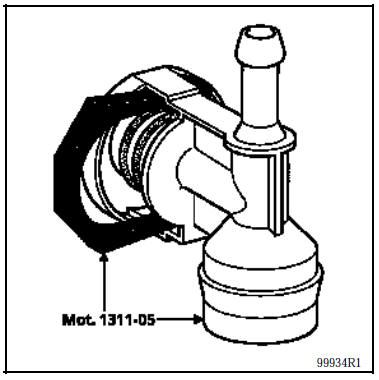

Brancher le té de dérivation Mot. 1311-05 sur la rampe, puis rebrancher la canalisation d’arrivée en carburant sur le té.

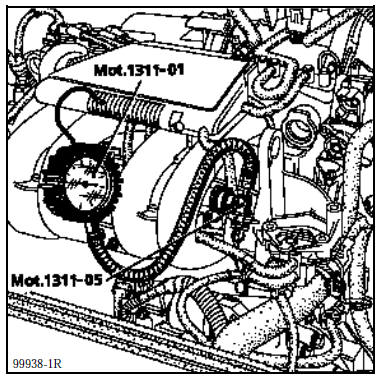

Mettre en place le manomètre 0 ; 10 bars ainsi que le tuyau souple Mot. 1311-01.

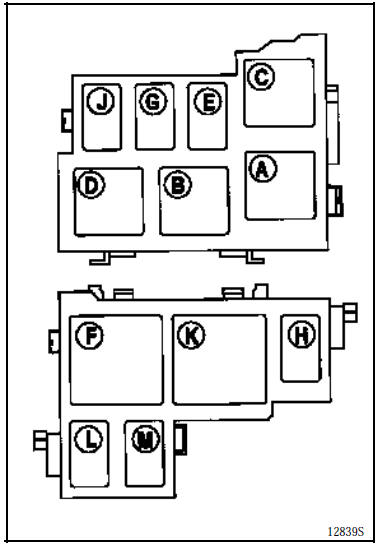

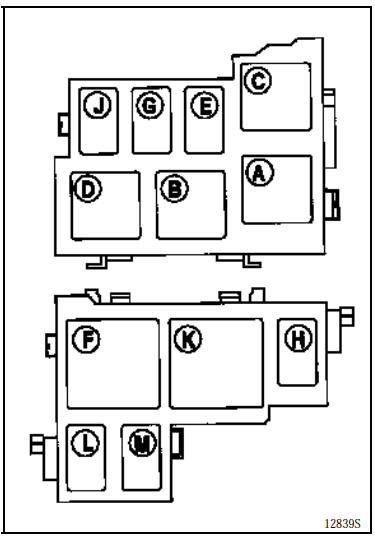

Schunter les bornes (3) et (5) du relais de pompe (K) à carburant situé dans le boîtier fusibles moteur .
La pression doit être de 3 bars ± 0,2.
En appliquant une dépression de 500 mbars sur le régulateur de pression, la pression d’essence doit être de 2,5 bars ± 0,2.
Moteur E7J
CONTROLE DE LA PRESSION D’ALIMENTATION
ATTENTION : lors de l’ouverture du circuit de carburant, se protéger avec un chiffon des projections d’essence dues à la pression résiduelle. Déposer le filtre à air.
Débrancher le tuyau d’arrivée de carburant.

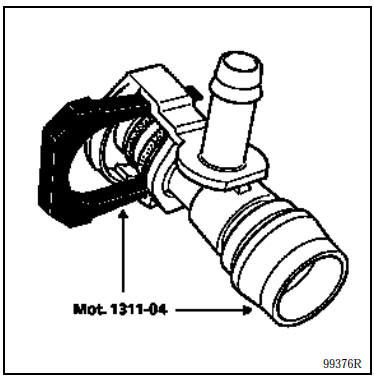

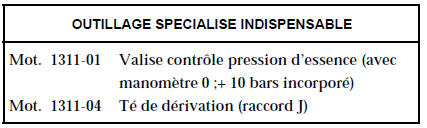

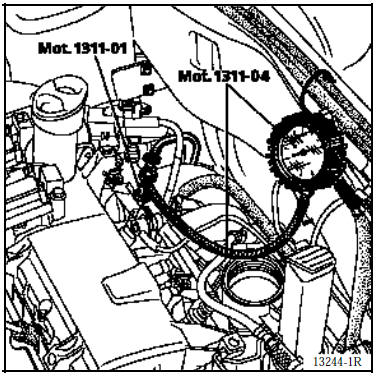

Branche le té de dérivation Mot. 1311-04 sur la rampe, puis rebrancher la canalisation d’arrivée en carburant sur le té.
Mettre en place le manomètre 0 : 10 bars ainsi que le tuyau souple Mot. 1311-01.
Schunter les bornes (3) et (5) du relais de pompe à carburant (L) situé dans le boîtier fusibles moteur .
La pression doit être de 3 bars ± 0,2.
En appliquant une dépression de 500 mbars sur le régulateur de pression, la pression d’essence doit être de 2,5 bars ± 0,2.
