INTRODUCTION
Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse inférieure de baie.
Dans l’opération ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
COMPOSITION DE LA PIÈCE M.P.R.

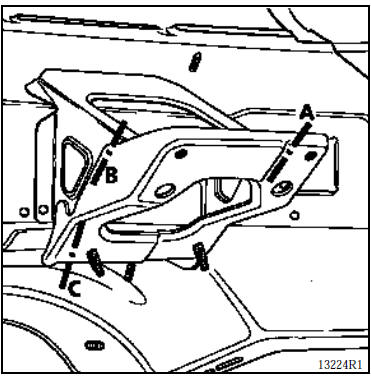

Support de direction : pièce seule.
LIAISONS AVEC :
Support de colonne de direction
Réhausse de support de colonne de direction
Tablier
PIECES CONCERNEES (épaisseur en mm) :
Support de colonne de direction 2
Réhausse de support de colonne de direction 1,5
Tablier 1
Interprétation des barregraphes XR25
CONSIGNES Vérifier que les lignes K et L ne sont pas perturbées
par un autre calculateur.
Vérifier l’état du fusible + AVC.Changer le fusible si nécessaire.
S’assurer que la valise XR 25 n’est pas la cause du défaut en essayant
...
Interprétation des états et paramètres
DIAG 1
Fiche n° 27
TENSION DE BATTERIE
Aide XR25 : Tension de batterie sous contact, Mini < # 04 < Maxi
Tension de batterie au ralenti, Mini < # 04 < Maxi
CONSIGNES Aucun barregraphe de défaut ne doit être allumé.
Sans consommateur
Sous contact
Si # 04 ...
Aide
Pour une plus grande précision, consulter le chapitre 12
Résistance Injecteur = 14,5 Ω
Résistance électrovanne de régulation ralenti :
A - D= 100 Ω
B - C = 100 Ω
Résistance Vanne de Purge Canister = 35 Ω
Résistance Bobi ...
