INTRODUCTION

Le remplacement de cette pièce est une opération de base pour un choc latéral arrière.

Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les autres pièces seront traitées dans leur chapitre respectif.

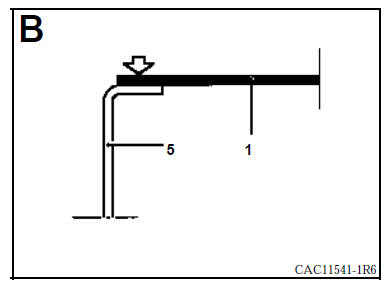

Pour la version tôlée, cette pièce peut être remplacée de deux façons (voir coupes sur le dessin ci-dessous) :

  1.  - complet avec coupe A.A

  2.  - partiel coupe B.B

Vous trouverez en fin de chapitre les particularités de la version vitrée et de la version avec girafon.

COMPOSITION DE LA PIÈCE M.P.R.

Pièce assemblée avec boîtiers de rail de porte coulissante et support de gâche.

LISTE DES LIAISONS :

LISTE DES LIAISONS :

Gouttière de panneau latéral support de feux
Doublure de côté de caisse
Renfort de pied milieu

PIECES CONCERNEES (épaisseur en mm) :

  1.  Panneau d’aile arrière (côté droit) 0,8

  2.  Doublure de panneau d’aile arrière (côté droit) 0,7

  3.  Gouttière de panneau latéral support de feux 1,2

  4. Allonge de panneau d’aile arrière 1

  5.  Renfort supérieur de gouttière de panneau latéral 1,2

  6.  Support de rail central 1

  7.  Doublure de brancard 0,7

  8.  Pavillon 0,7

  9. Renfort supérieur de pied milieu 1,2

  10.  Renfort de pied milieu 1,2

  11.  Fermeture arrière de bas de caisse 1,5

  12.  Renfort de fixation de ceinture 1,2

  13.  Gouttière de girafon 0,7

VERSION VITREE

VERSION VITREE

VERSION AVEC GIRAFON

VERSION AVEC GIRAFON

INTRODUCTION

Vous trouverez, ci-après, la spécificité pour les véhicules équipés d’un girafon.
