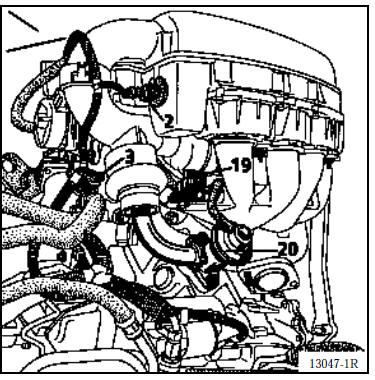

  1. Electrovanne et vanne (EGR)
  2. Capteur température d’air (connecteur blanc)
  3. Capteur température d’eau (connecteur blanc)
  4. Calculateur d’injection diesel
  5. Filtre à carburant

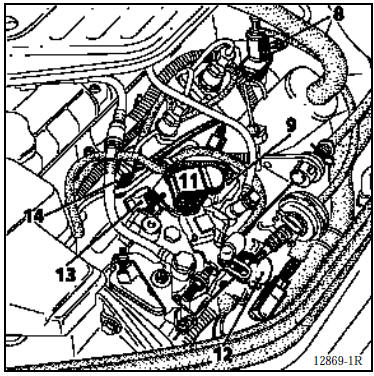

  6. Boîtier relais bougies pré-postchauffage
  7. Capteur PMH
  8. Electrovanne ralenti accéléré
  9. Stop électrique / électrovanne codée
  10. Pompe d’injection DPC numérique
  11. Potentimètre de charge
  12. Electrovanne d’avance
  13. Correcteur altimétrique
  14. Injection instrumenté (levée d’aiguille)

12 Electrovanne d’avance
14 Injection instrumenté
13 Correcteur altimétrique
11 Potentimètre de charge
9 Stop électrique / électrovanne codée
8 Electrovanne ralenti

6 Boîtier relais bougies pré-postchauffage

6 Boîtier relais bougies pré-postchauffage
5 Filtre à carburant
16 Contacteur à inertie
4 Calculateur d’injection

3 Capteur température d’eau

3 Capteur température d’eau
2 Capteur température d’air

19 Electrovanne EGR

19 Electrovanne EGR

20 Vanne EGR

20 Vanne EGR

7 Capteur régime moteur

7 Capteur régime moteur

17 Voyant défaut injection diesel

17 Voyant défaut injection diesel
18 Voyant préchauffage Allumage à la mise du contact pendant le temps de préchauffage

C Relais GEP direction assistée

C Relais GEP direction assistée
H Relais correcteur altimétrique
L Relais verrouillage injection
M Relais réchauffage de gazole
