Revue technique automobile Renault Kangoo: Collecteurs admission-échappement
Moteur F8Q
DEPOSE

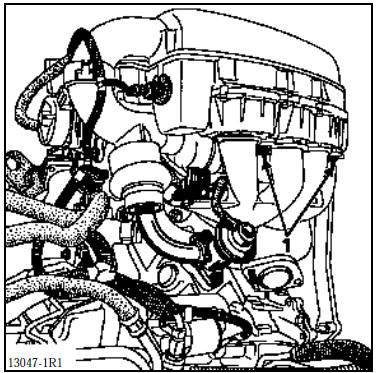

Déposer le filtre à air (deux vis de fixation supérieure, deux écrous de fixation inférieure (1)).
Déposer, par dessus, les deux écrous fixant la descente d’échappement au collecteur.
Dévisser sans le déposer l’écrou du collier reliant la descente au tube d’échappement.
Basculer la descente d’échappement vers la boîte de vitesses.

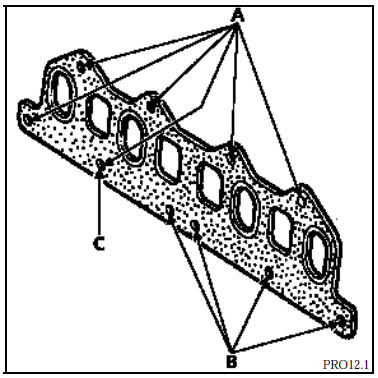

Déposer les écrous fixant les collecteurs :
- par dessus les écrous (A),
- par dessous les écrous (B).
Particularité

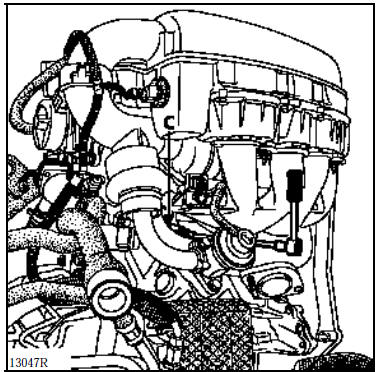

Pour déposer l’écrou (C) situé au dessus du démarreur, utiliser un petit cliquet (carré de 6,35 mm) ainsi qu’un cardan universel.

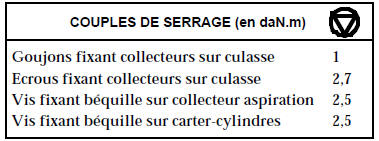

REPOSE
Changer le joint des collecteurs (partie métallique du joint côté collecteurs).
Changer les joints entre le collecteur d’admission et le filtre à air.
Changer le joint acier entre le collecteur d’échappement et la descente d’échappement.
Pour les autres opérations de repose, pratiquer dans le sens inverse de la dépose.
Collecteur d’échappement
Moteur D7F
La dépose - repose ne présente pas de particularité.
Moteur E7J
DEPOSE
Déposer le support multifonctions (1) (voir chapitre 10).
Désolidariser la ...
