INTRODUCTION

Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe arrière pour un choc arrière.

Il est impératif de remplacement les allonges de longeron (11) et (12) qui seront à commander séparément.

Dans l’opération décrite, ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les autres pièces seront traitées dans leur chapitre respectif.

COMPOSITION DE LA PIÈCE M.P.R.

10 - Pièce assemblée avec renfort d’absorbeur arrière.

11 et 12 - Allonge de longeron

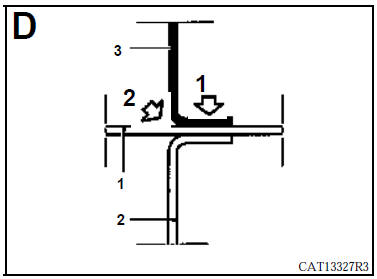

LISTE DES LIAISONS :

LISTE DES LIAISONS :

Renfort d’absorbeur arrière
Anneau d’arrimage (côté gauche)
Allonge de longeron arrière
Gouttière de panneau latéral
Doublure de panneau latéral
Plancher arrière
Longeron

PIECES CONCERNEES (épaisseur en mm) :

  1. Traverse extrême arrière 1,2

  2. Renfort d’absorbeur arrière 1

  3. Anneau d’arrimage (côté gauche) 1,5

  4. Allonge de longeron arrière 1,5

  5. Gouttière de panneau latéral 1,5

  6. Doublure de panneau latéral 0,7

  7. Plancher arrière 0,8

  8. Longeron 1,5

Renfort d’absorbeur arrière

    Raidisseur de plancher arrière
    INTRODUCTION Le remplacement de cette pièce est une opération complémentaire au remplacement du plancher arrière pour une collision arrière. Dans l’opéra ...

    Renfort d’absorbeur arrière
    INTRODUCTION Pour un choc arrière, le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe arrière. Dans l’opération d ...
